Popis

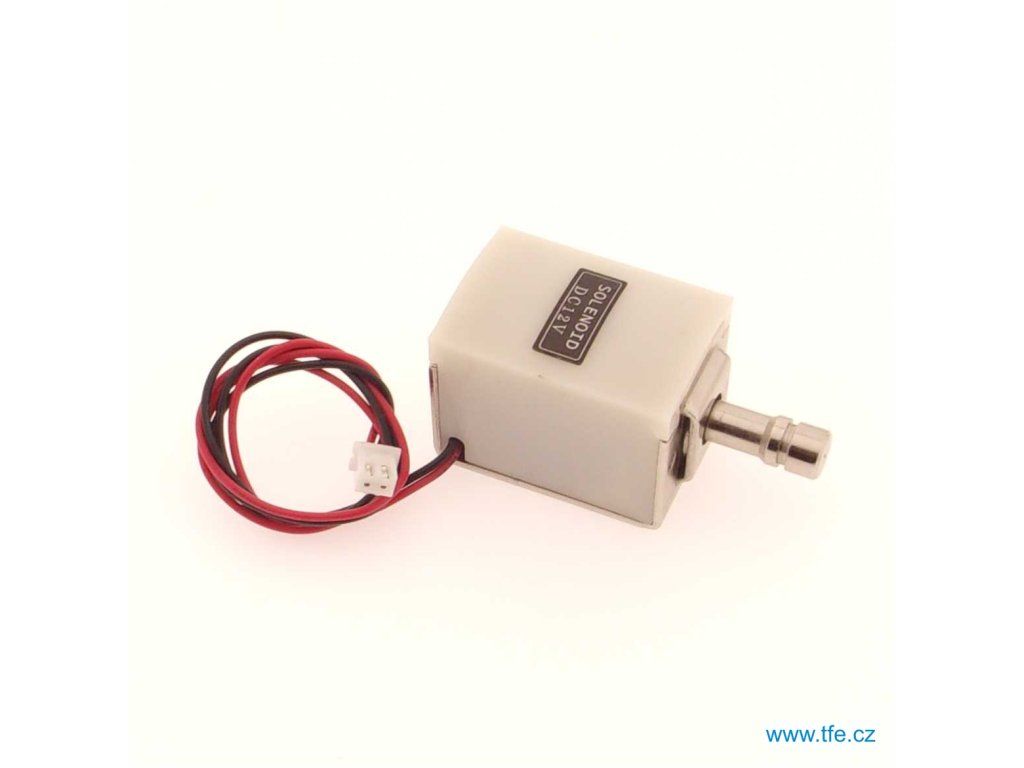

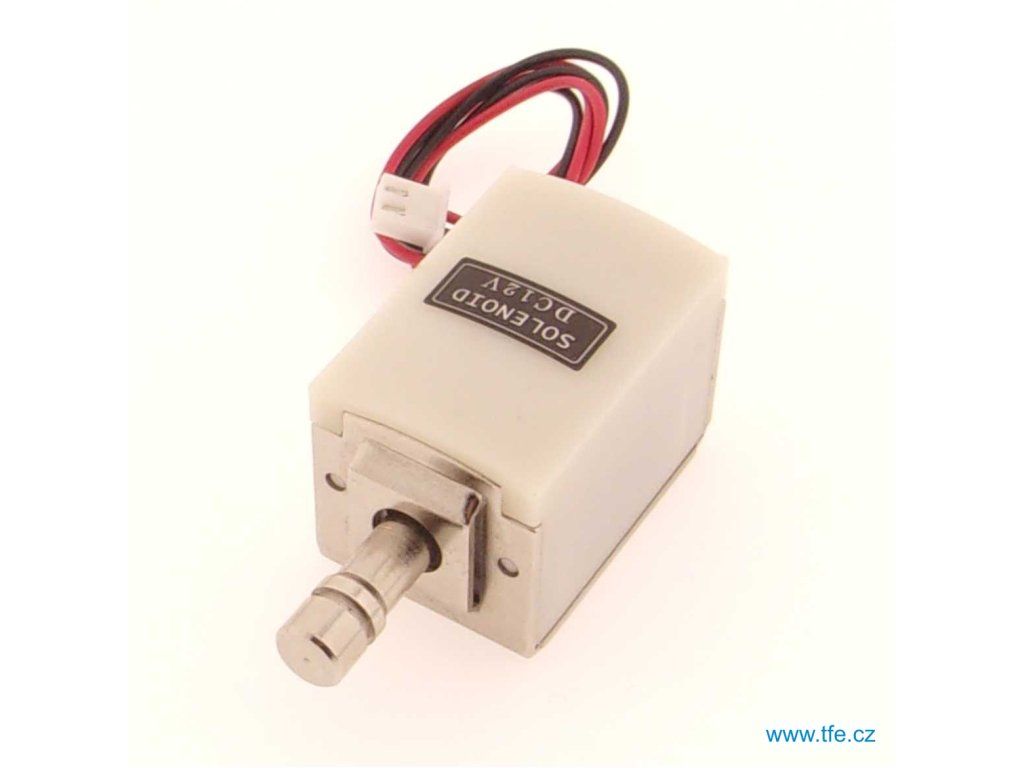

Silný elektromagnet (zámek, solenoid), po přivedení naptí západka zajede dovnitř (dráha 10mm).

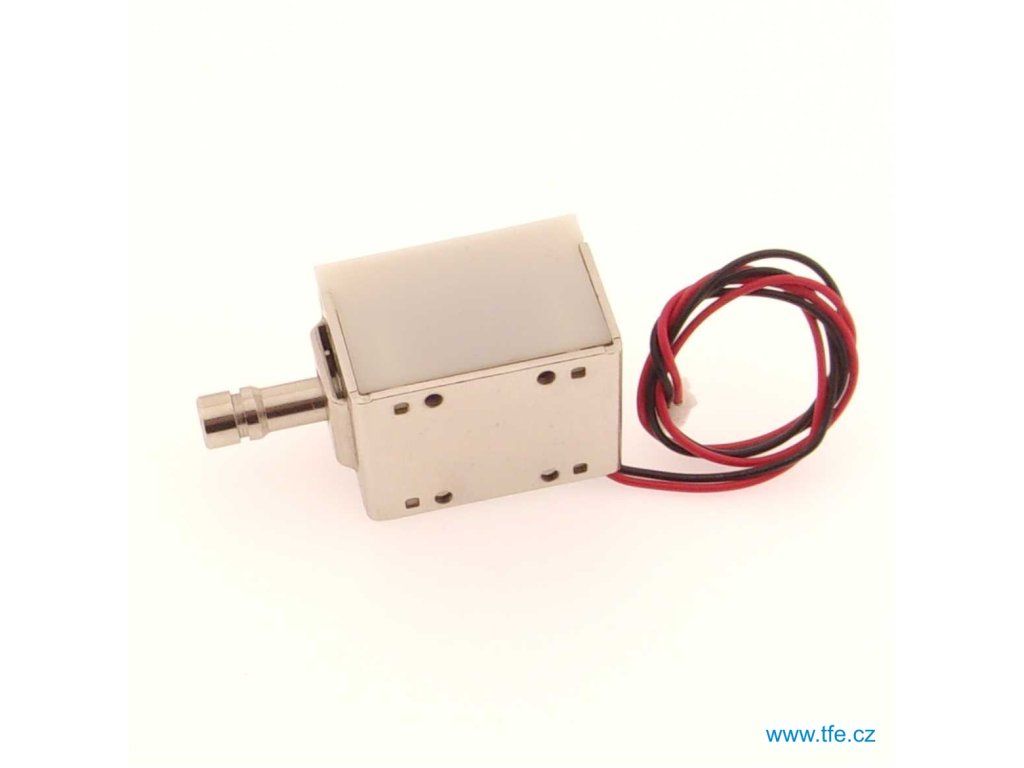

Masivní provedení, kovový rám , ze spodu čtyři otvory se závity M3 pro uchycení.

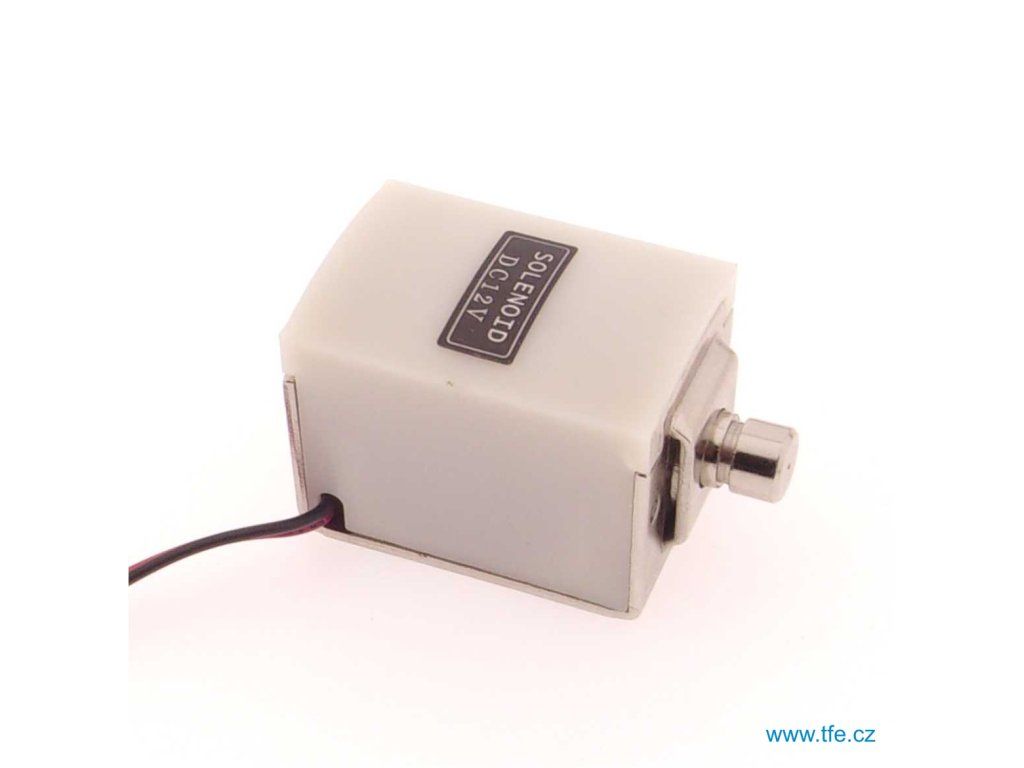

Na posledním obrázku cívka pod proudem (západka zasunuta).
Technické údaje:
- napájecí napětí: 12V DC
- odběr proudu: do 1,5A
- napětí smí být připojeno po dobu max. 1 minuty
- rozměry: tělo 39 x 22, výška 27mm
- západka: průměr 8mm, délka vysunuto: 18mm, zasunuto 8mm
- upevnění: čtyřmi šrouby
- vyvedena napájecí dvojlinka zakončená konektorem s roztečí 2,54mm
