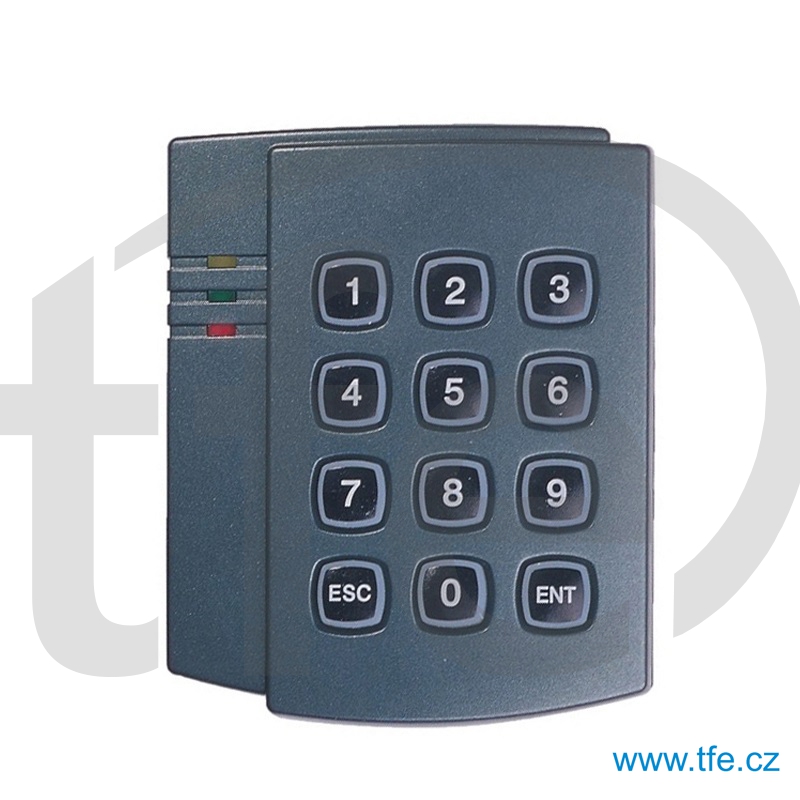

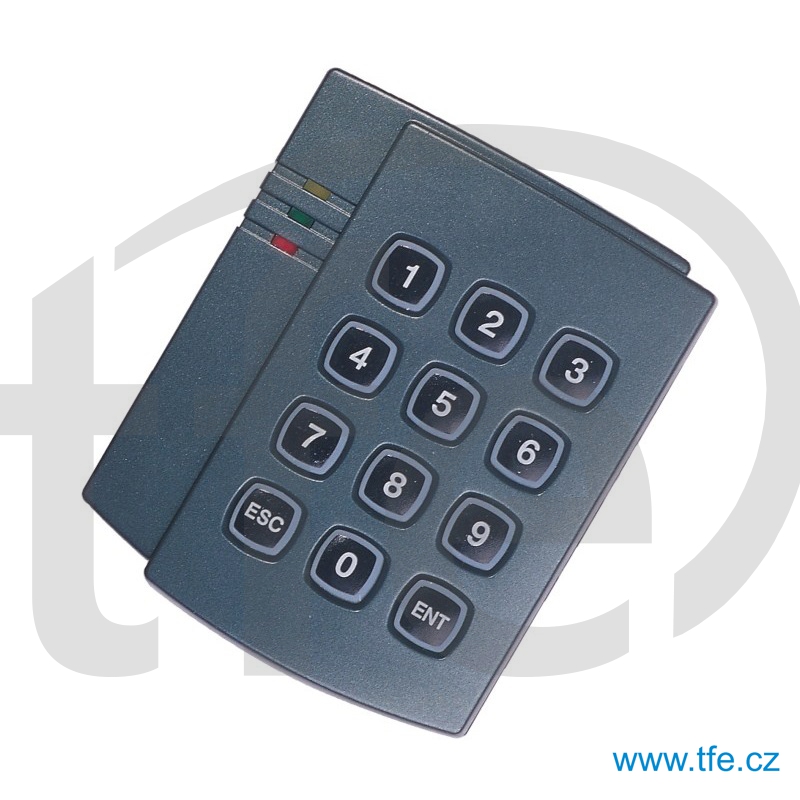

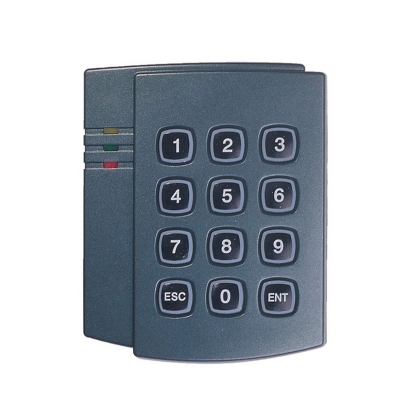

Klávesnice se čtečkou RFID s Wiegand výstupem ACK6G

Klávesnice s  integrovanou čtečkou RFID tagů (přívěsky, karty) - při přiložení přívěsku nebo stisku tlačítka vysílá kódy přímo na Wiegand sběrnici.
Kvalitní podsvícená gumová tlačítka.

Nejedná se o autonomní přístupový systém s reléovým výstupem, ale spolupracuje se zabezpečovacími systémy, které jsou vybaveny rozhraním Wiegand, popř. lze propojit s nejrůznějšími dalšími systémy a mikroprocesory.
Pro techniky ZDE připojujeme odkaz, kde naleznete popis protokolu.

Technické údaje:

• napájecí napětí: 5 - 16V
• odběr proudu: do 100mA
• digitání výstup: Wiegand 26 bit (vodiče D0 a D1) / RS485/232
• typ RFID karet/přívěsků: systém EM 125kHz/Mifare-IC
  (přívěsky, náramky, karty najdete v naší nabídce ZDE)
• rozměry: 108 x 88 x 32mm
• čtecí vzdálenost přívěsků/karet: 5 - 15cm
• provozní teplota: -25 až +75st.C
• relativní vlhkost: 20-80%
• určeno pro vnitřní použití

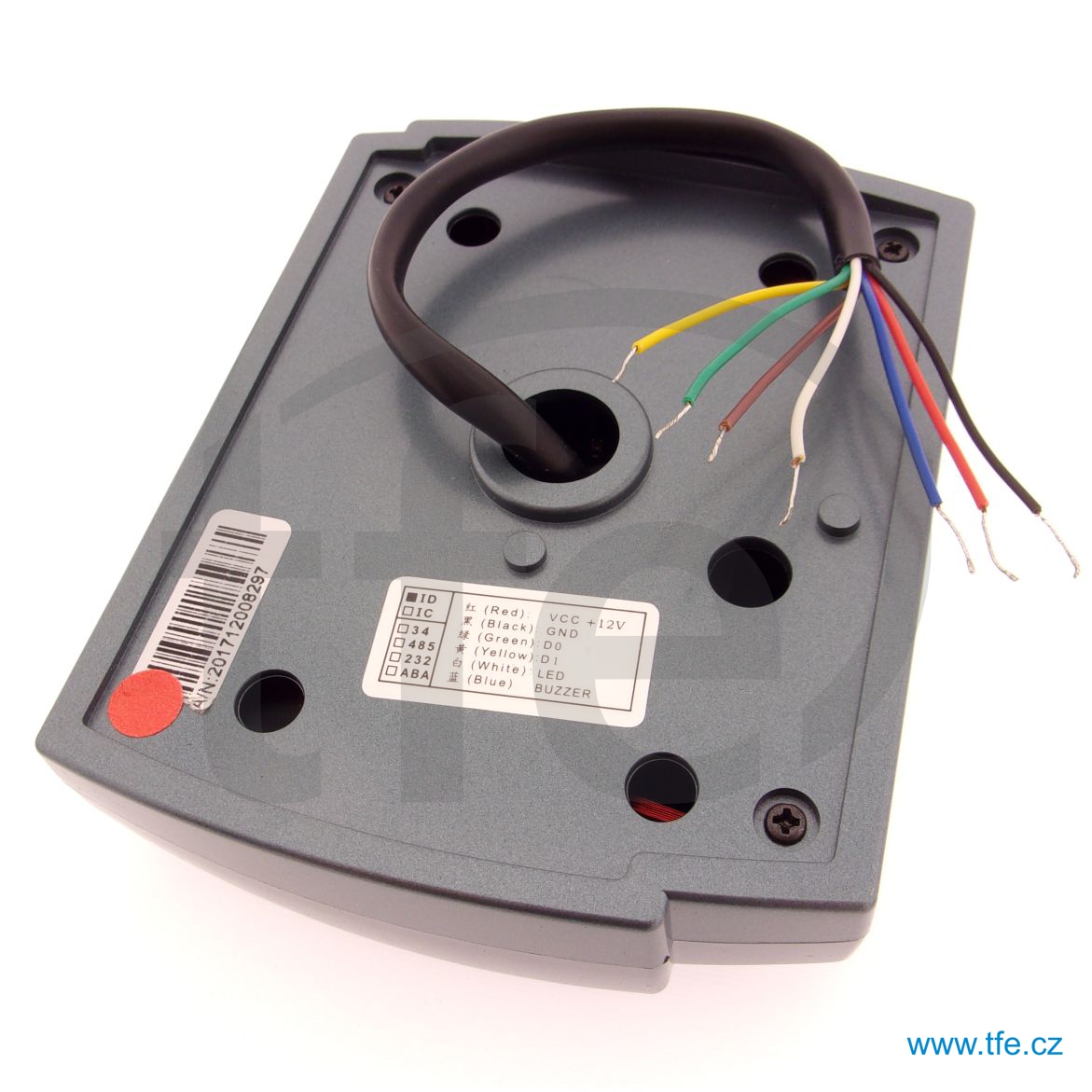

Zapojení vodičů, ovládání:

• napájení: červený (+), černý (GND)
• digitální výstup: zelený (D0), žlutý (D1)
• sirénka (buzzer): modrý (spíná se spojením s GND)
• žlutá LED: bílý vodič, spojením s GND nesvítí, odpojením od GND svítí
• zelená a červená LED: hnědý vodič, spojením s GND svítí zelená (červená vypnuta), odpojením od GND svítí červená (zelená vypnuta)
